冬休みですねえ。
冬休みは短いです。
学年末テストとか言う悪夢が始まる前に楽しみましょう。


いやぁようやくブログへのyoutube動画の埋め込みの方法が分かりましたよ。
chuwi ih8がここで役に立ちました。Windowsが使えると良いですね。

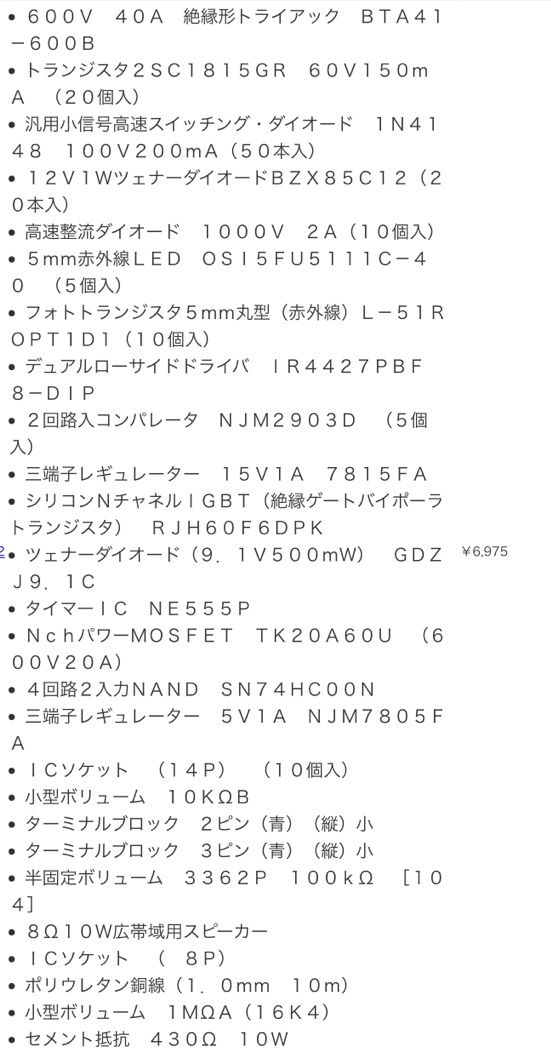

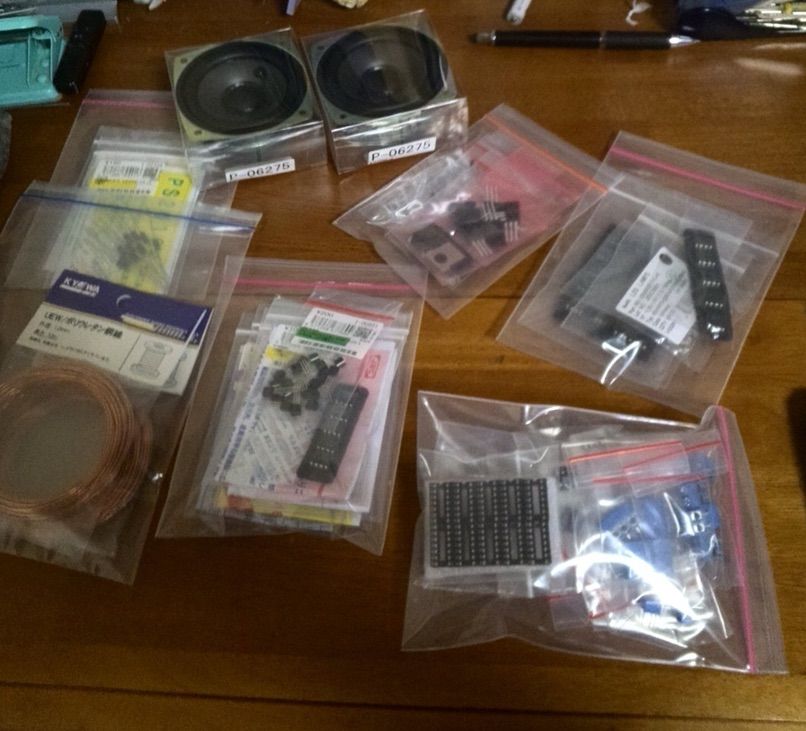

冬休みがそろそろ始まるなぁと思って部品を秋月に注文していました。
6975円
買いすぎィ
PEW、トライアックとかフォトトランジスタでコイルガン作るのがまる分かりですね。
この間のコイルガン2段にしたらスチール缶両面貫通するんじゃね？って
この歳でw
多分作るのは春休みになると思います。
作らないかも
あれ凄く怠いんだよなぁ



えー 本題です。
デュアルローサイドドライバと
74HC00を買いました。
見出しの通りハーフブリッジSSTCが動きました。
参考にしたのはArca(Haido)さんのブログで公開している回路です。

今回はモロパクではないです。
ロジック周りからゲートドライバまではモロパクですが、ハーフブリッジは違う回路です(やっぱり他から拾ってきたからモロパク)
モロパクでしたすみません。

Arcaさんのブログの回路図にはインタラプタについて書かれていません。

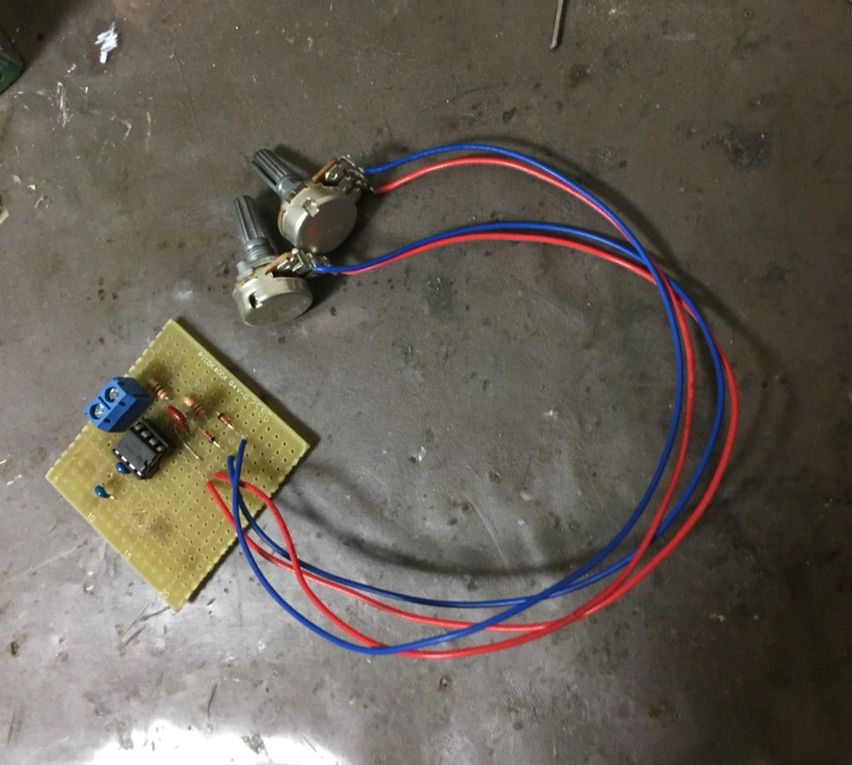

僕はどっかから(忘れた)拾ってきたこの555インタラプタを使いました。

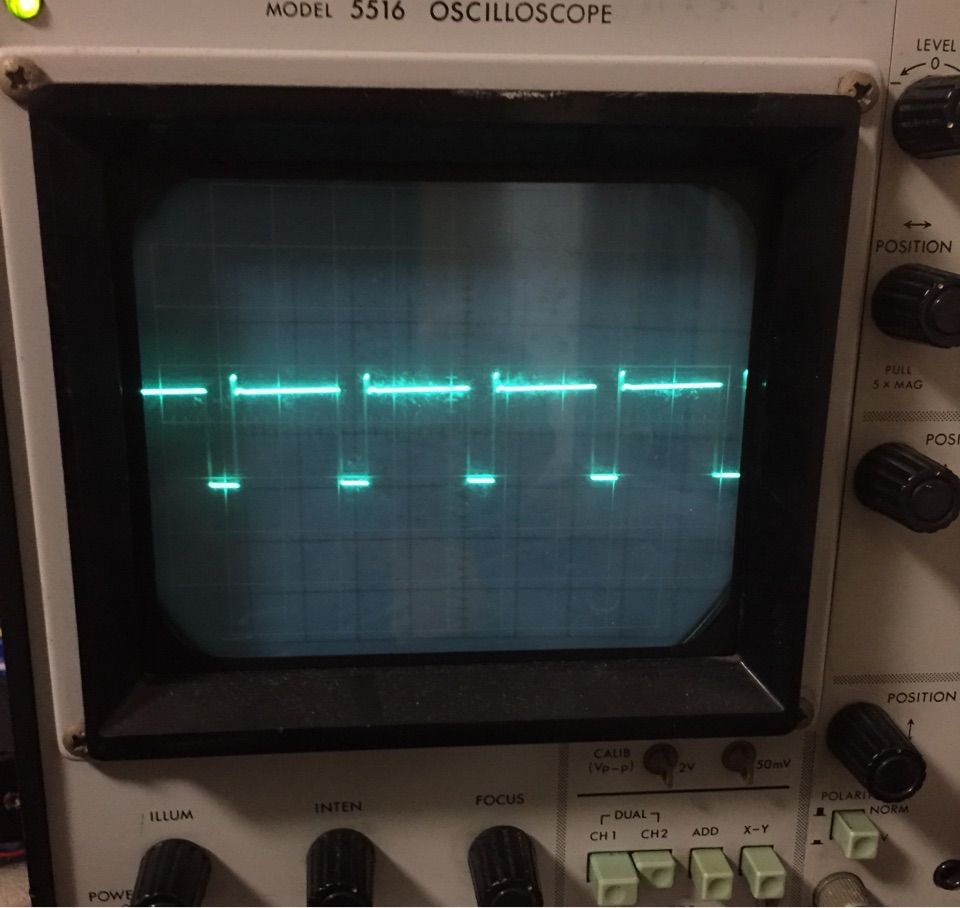

こんなのが出来ました。

こんな感じ

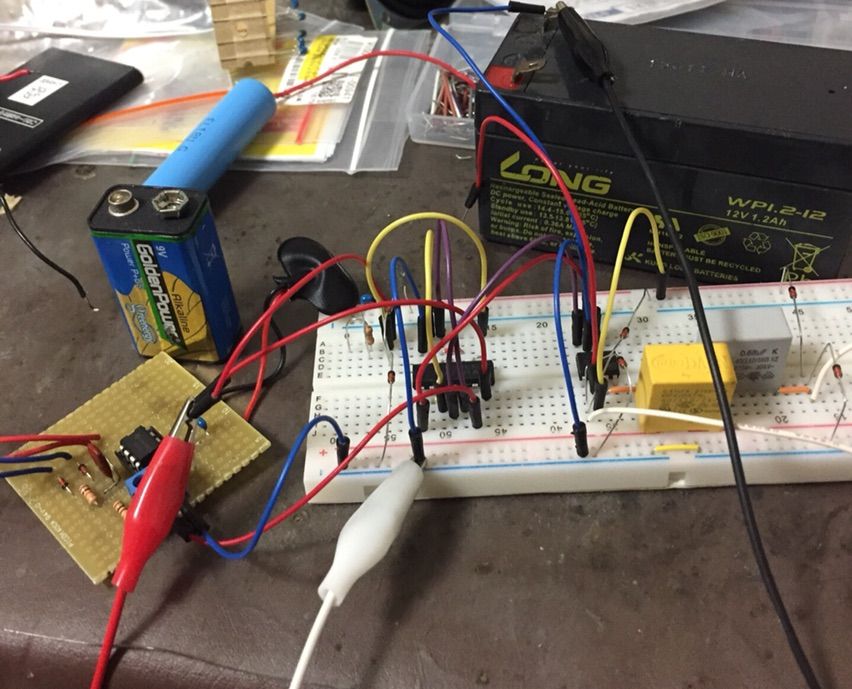

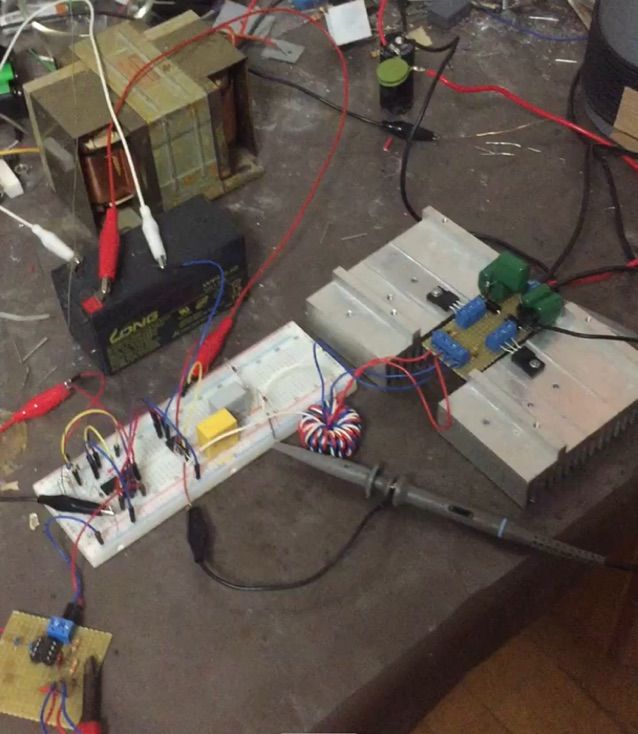

で、ゲートドライバまではブレッドボードに組みました。
1μFの積セラが無かったのでフィルムコンが乗ってます。
フィードバック用のアンテナは15cmくらいの鈴メッキ線を適当に。

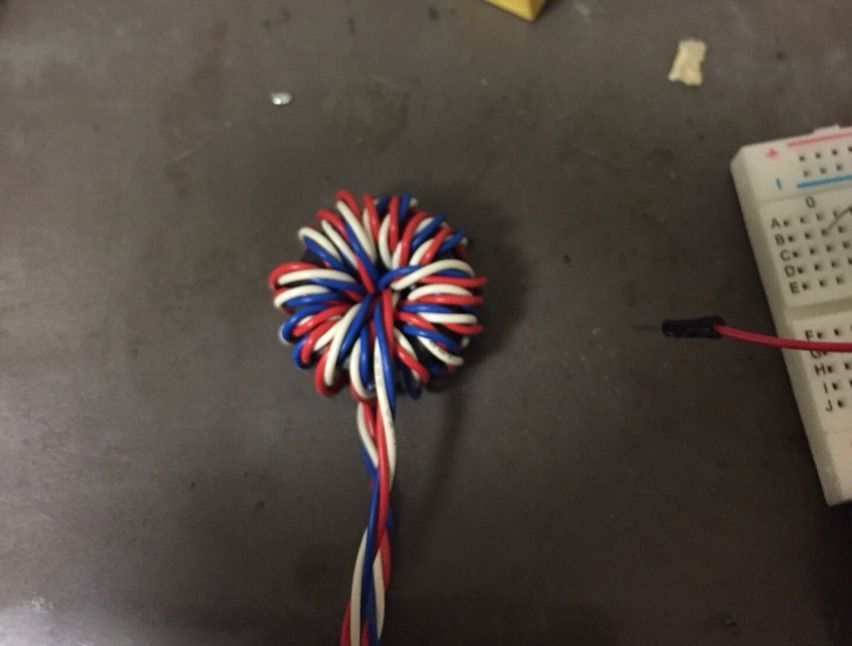

GDT3本の線を初めはねじってっていたのですが、縒ると解けない事が分かりました。コアが小さくて、綺麗に巻けませんでした。

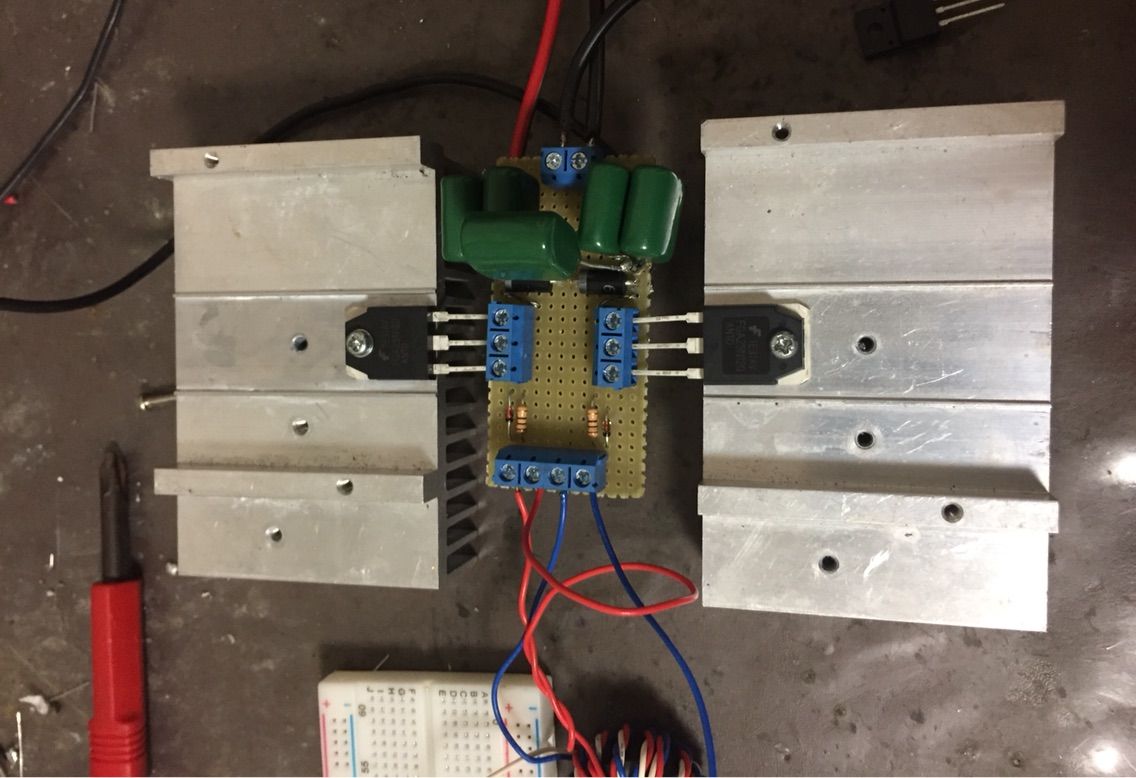

適当にハーフブリッジ回路を組んだ図
ゲート抵抗は適当に10Ωにしました。
とりあえず回路が出来たので、
電源を入れてみます。
いきなり141Vを入れるのは怖すぎるので、まずは35V出力のトランスをハーフブリッジの電源にします。
安全の為にヒューズの代わり平滑コンデンサの先にポリスイッチを入れてあります。
緊張の電源投入
スライダックで電圧を徐々に上げていきましたが、15Vあたりで電源トランスが唸り始めました。
ん？ショートしてる？

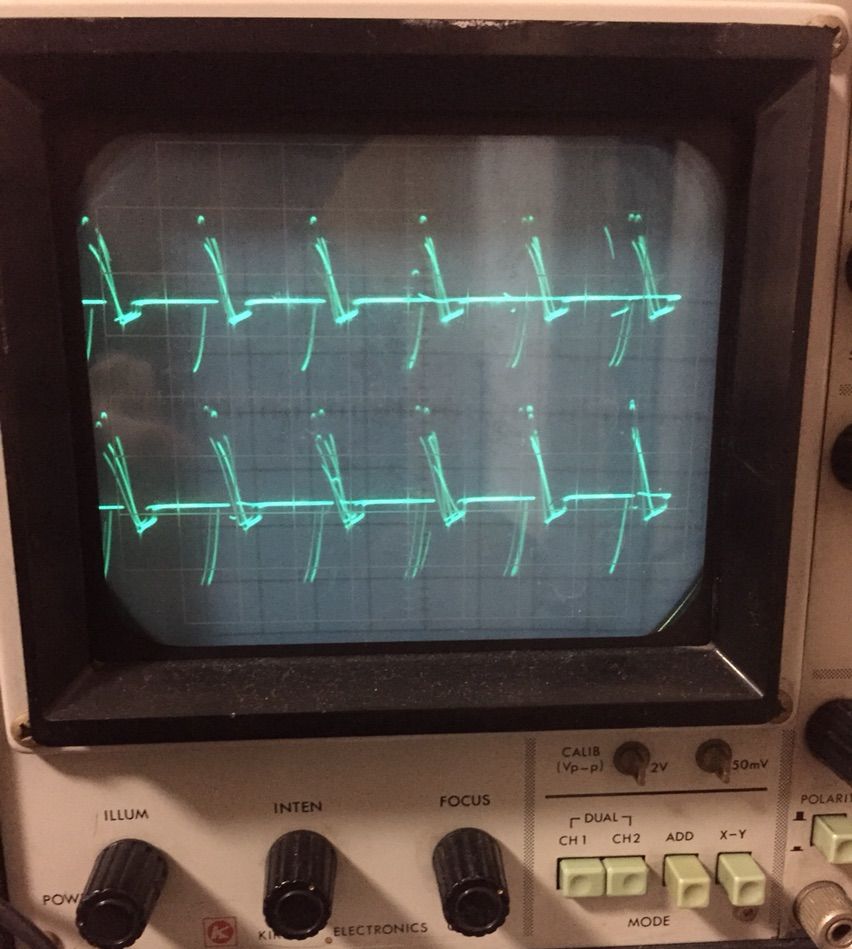

電源を急いで切ってゲート波形を見てみました。
２つのFETのゲート波形が同位相・・・
普通にショートですね。
先に波形見とけよ！って突っ込まれそうです。
GDTを片方逆に繋いでいました。

それにしても波形が汚い・・・

トランスの容量が大きくなかったので素子は死んでいませんでした。
改めて電源を入れると、蛍光灯が光りました。


やったぁぁぁ動いたぁぁぁぁ！


ってのがその時の感想で、奇声を上げながら二階を走り回りました。家族に心配されました。

動作確認が出来たので、商用電源に変えます。平滑回路を適当に組んで

141V入れます

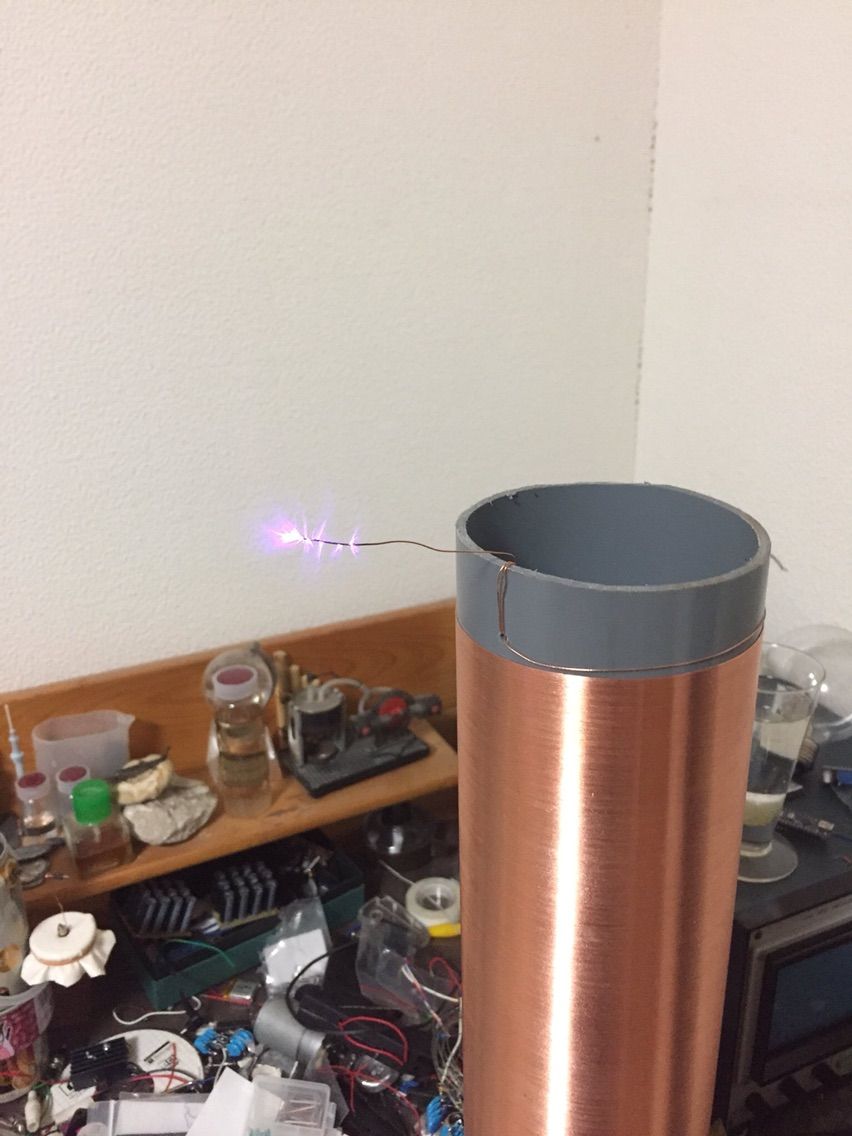

ほうでんしたぁあ！
遂に中3の頃からの夢が叶いました。
その後、スライダックで昇圧した最高電圧183Vを入れました。
面白半分で、昇圧チョッパの555の出力をインタラプタの代わりに使ってみました。
普通に使えました。作ったインタラプタより良かったです。

さらに欲を出して、商用電源を倍電圧整流して
ハーフブリッジ回路に360Vを掛けました。素子が爆発するんじゃないかと思ってイヤーマッフルをして恐る恐る電圧上げていきましたが、死ぬ気配はなさそうです。
実はここまで素子が一つも死んでいません。
机がとっても汚い
ちょっと強くなりました。

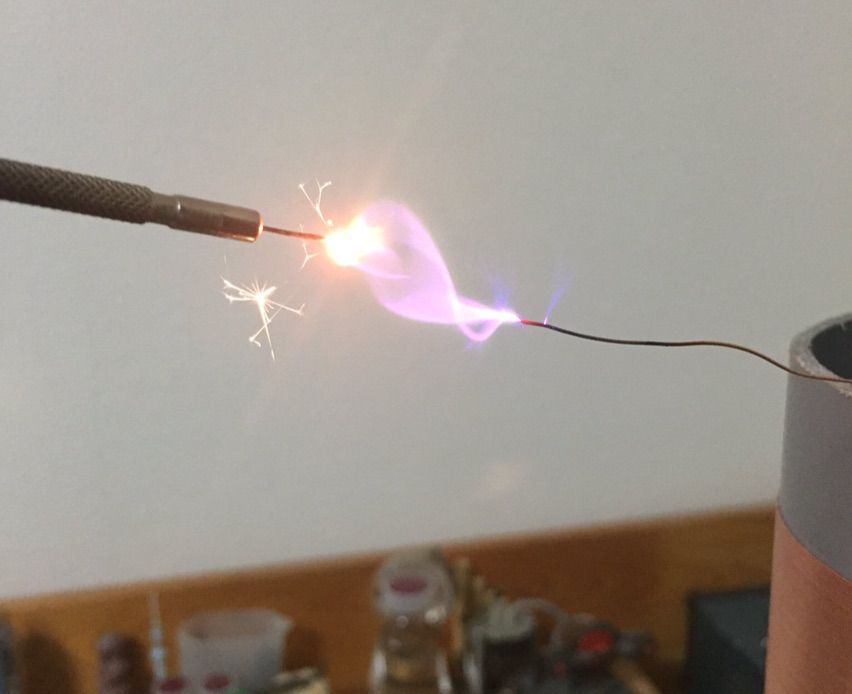

溶けるピンバイス
綺麗
まぁ、この後FETが死にましたが・・・
そこでこの間の中華IGBTに変えてみましたが、普通に使えました。20Aくらい流せるのかも知れません。もう買わないとか言いましたが、また買うかも知れません。

動画撮りました。

インタラプタが昇圧チョッパの流用になってます。


進歩はもう少しあるのですが長くなりそうなので、今回はひとまずここまで。
実はまだフィードバックの原理を理解出来ていません。作った後で理解できる事もあるよね？って事で作りましたが、分からないままです。

また書きます。
それでは
